Краткий ответ: Чтобы заказать металлообработку по чертежу, достаточно предоставить файл в формате DXF (для лазерной резки) или PDF с проставленными размерами и техническими требованиями. Основные обозначения — это линии сгиба, допуски на размеры, шероховатость поверхности и сварные швы. Если в чертеже нет сложных символов, конструкторское бюро подрядчика может доработать документацию под производство.

Что такое обозначения на чертежах металлообработки

Обозначения на чертежах — это универсальный язык, который позволяет конструктору и технологу понимать друг друга без лишних слов. В контексте заказа металлообработки (лазерной резки, гибки, токарно-фрезерных работ) правильно проставленные символы определяют:

  • Точность изготовления — допуски на размеры и отклонения формы.
  • Технологию обработки — где нужна резка, где гибка, а где сварка.
  • Финишную отделку — шероховатость поверхности, необходимость покраски или нанесения уплотнителя.

Для заказчика, который не является инженером, достаточно понимать базовые правила: все размеры должны быть в миллиметрах, углы — в градусах, а линии сгиба — явно выделены. Остальное можно доверить конструкторскому бюро подрядчика.

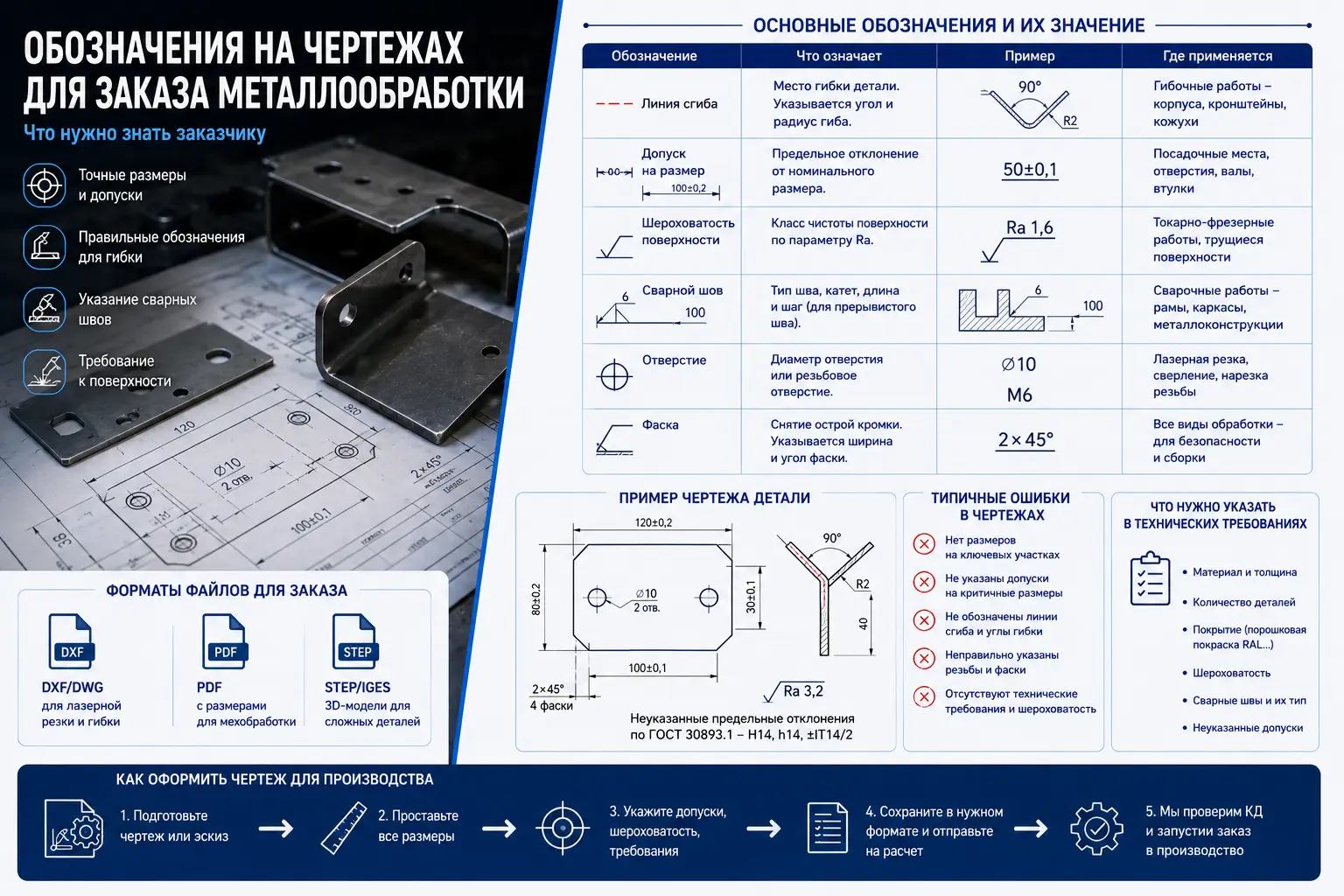

Основные символы и их значение

Ниже приведены ключевые обозначения, которые встречаются в чертежах для заказа металлообработки. Они регламентируются ГОСТ 2.307-2011 и ЕСКД, но для практического заказа достаточно знать их расшифровку.

Символ / Обозначение Что означает Где применяется
Линия сгиба (V-образная) Место, где деталь нужно согнуть. Указывается угол и радиус гиба. Гибочные работы — корпуса, кронштейны, кожухи.
Допуск на размер (±0,1; ±0,5) Предельное отклонение от номинального размера. Чем меньше допуск, тем дороже обработка. Любые детали, где важна посадка (например, валы, втулки).
Шероховатость (Ra 1,6; Ra 3,2) Класс чистоты поверхности. Ra 1,6 — полированная поверхность, Ra 12,5 — грубая обработка. Токарно-фрезерные работы, детали с трением.
Сварной шов (треугольник с цифрами) Тип шва, его длина и шаг. Например, «катет 6 мм, прерывистый через 100 мм». Сварочный цех — рамы, каркасы, металлоконструкции.
Отверстие (⌀10) Диаметр отверстия. Если нужно резьбовое — добавляется обозначение резьбы (M6, M8). Лазерная резка, сверление, нарезка резьбы.
Фаска (2×45°) Снятие острой кромки. Указывается ширина фаски и угол. Все виды обработки — для безопасности и удобства сборки.

Важно: Если в вашем чертеже нет части этих обозначений, это не критично. Производство может принять файл с базовыми размерами и доработать КД под свои станки. Например, для лазерной резки металла достаточно контура детали в DXF, а для гибки — указания углов и радиусов.

Как подготовить чертеж для заказа: форматы и требования

Чтобы избежать ошибок и лишних согласований, придерживайтесь следующих рекомендаций:

  • Формат файла: Для лазерной резки — DXF (AutoCAD) или DWG. Для токарно-фрезерных работ — PDF с проставленными размерами. Для сложных деталей — STEP или IGES (3D-модель).
  • Единицы измерения: Всегда миллиметры. Если чертеж в дюймах, конвертируйте заранее.
  • Линии сгиба: Выделите их отдельным слоем или цветом (например, красным) и подпишите угол гиба.
  • Допуски: Указывайте только там, где это действительно критично. Излишняя точность удорожает изделие.
  • Технические требования: Вынесите в отдельное поле на чертеже: «Снять фаски 0,5×45°», «Покрытие — порошковая краска RAL 9005».

Если у вас нет готового чертежа, конструкторское бюро НПО Энергон поможет разработать КД с нуля или адаптировать эскиз под производство.

Частые ошибки при оформлении КД

На основе практики металлообработки можно выделить несколько типичных проблем, которые замедляют запуск заказа:

  • Отсутствие размеров на сложных участках. Например, не указан радиус скругления внутреннего угла. Станок по умолчанию сделает радиус, равный толщине материала, но это может не совпасть с ожиданием.
  • Неверное обозначение резьбы. Вместо «M6» пишут «6 мм». Это приводит к тому, что отверстие сверлится без нарезки резьбы.
  • Игнорирование толщины материала. На чертеже указан внешний контур, но не учтено, что при гибке металл «уходит» внутрь. Для точной гибки нужен коэффициент развертки (K-factor).
  • Смешение систем координат. Если деталь симметрична, но оси не проставлены, технолог может неправильно интерпретировать зеркальность.

Чтобы этого избежать, перед отправкой чертежа на производство проверьте его на соответствие ЕСКД или передайте в отдел технологов для аудита.

FAQ

Можно ли заказать металлообработку без чертежа?

Да, если у вас есть эскиз от руки или образец детали. Конструкторское бюро НПО Энергон может обмерить деталь и создать КД. Однако для серийного производства точный чертеж обязателен.

Какой формат чертежа лучше для лазерной резки?

Оптимальный формат — DXF (Drawing Exchange Format). Он поддерживается всеми станками с ЧПУ. Также подойдут DWG и PDF с векторной графикой.

Что делать, если я не знаю, как обозначить допуски?

Укажите в технических требованиях фразу «Неуказанные предельные отклонения по ГОСТ 30893.1 — H14, h14, ±IT14/2». Это стандартный допуск для большинства деталей общего назначения.

Нужно ли указывать на чертеже тип покрытия?

Желательно. Если деталь будет краситься, укажите цвет по шкале RAL. Если требуется только грунтовка — напишите «Грунт ЭП-0015». Для порошковой покраски достаточно указать код цвета.

Заказать металлообработку в Воронеже

Чтобы получить консультацию по подготовке чертежа или заказать металлообработку, свяжитесь с НПО Энергон:

Мы принимаем чертежи в любом формате и помогаем с доработкой КД. Заполните форму на сайте — и мы рассчитаем стоимость в течение рабочего дня.
